Bilning av källargolv och byte av avloppsrör i Gripsholm, Mariefred

Bilning av källargolv och byte av avloppsrör i Gripsholm, Mariefred genomfördes i en äldre villa där återkommande stopp, lukt från golvbrunn och fukt i källargolvet visade att den gamla spillvattenledningen behövde ersättas. Arbetet omfattade öppning av betongplattan, schaktning ner till ledningsnivå, byte av avloppsrör och återställning av underlaget för fortsatt ytskiktsarbete i källaren.

Så genomfördes bilningen av källargolvet i Gripsholm, Mariefred

Det befintliga källargolvet mättes in först för att rördragningen skulle kunna följas utan onödigt stora ingrepp i plattan. Därefter sågades raka snitt i betongen för att få kontrollerade kanter innan själva bilningen påbörjades. En sträcka på cirka 11 löpmeter öppnades upp, med en schaktränna som hölls omkring 45 till 60 centimeter bred beroende på var grenrör och golvbrunn låg. Betongplattan visade sig vara ungefär 90 millimeter tjock, vilket gjorde att rivningen kunde hållas jämn utan att angränsande ytor sprack upp.

Gammal ledning togs bort ner till fast botten

Under betongen låg ett äldre avloppssystem med delar av gjutjärn och äldre plast som hade tappat fall på flera ställen. Massorna under plattan bestod av blandad sand och grus, men på en del av sträckan låg även finkornigt material som bundit fukt. Det gamla röret frilades successivt, kapades bort och lyftes ut i sektioner. Särskild försiktighet behövdes vid anslutningen mot den stående stammen, där övergången justerades för att undvika spänning i det nya systemet. När botten var rensad kunde ny bädd läggas ut och packas innan rören monterades.

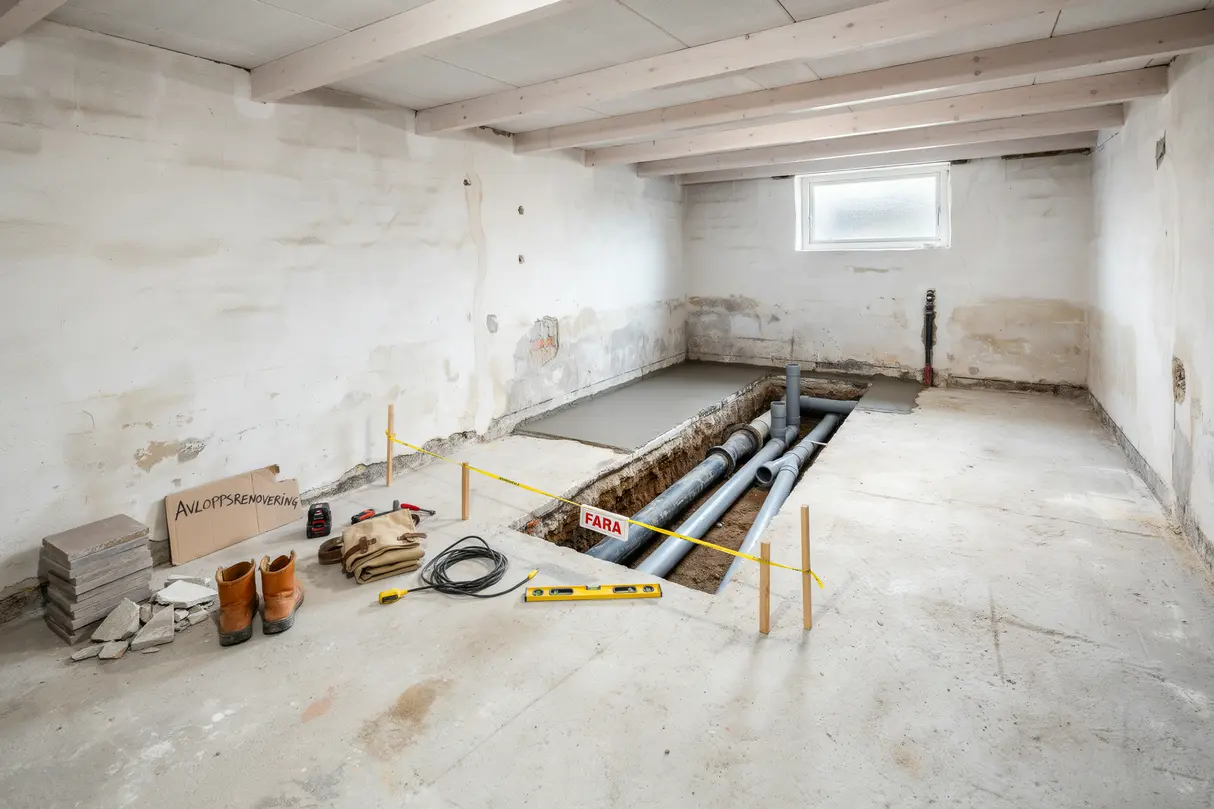

Nya avloppsrör lades med rätt fall och nya anslutningar

Den nya ledningen byggdes upp med markavloppsrör i dimension 110 millimeter för huvudsträckan och 75 millimeter för anslutande sidogren till golvbrunn. Fallet hölls till omkring 1:60 där förutsättningarna tillät det, och kontrollerades löpande med laser. En ny golvbrunn placerades så att framtida golvuppbyggnad kunde anpassas utan att höjden blev för knapp. Anslutningarna tätades med avsedda gummiringar och rensmöjlighet lämnades på en åtkomlig punkt. För arbeten med avloppsinstallation i byggnad följdes Säker Vatten där det var relevant för anslutningar och genomföringar, medan utförandet av återställningen anpassades till konstruktionen i den befintliga källaren.

Återfyllning och återställning av källargolvet

Efter genomförd provspolning återfylldes schakten med dränerande material i lager som packades stegvis. Ovanpå detta lades ett kapillärbrytande skikt där det saknades, följt av armering i den öppnade rännan för att minska risken för framtida sprickbildning mellan gammal och ny betong. Betongen gjöts tillbaka till nivå strax under färdigt golv för att lämna utrymme för kommande ytskikt. I samband med återställningen rensades även intilliggande delar av källaren från löst material och damm. Resultatet blev en tät och stabil grund för fortsatt renovering, med ny avloppsdragning som låg rakare, hade bättre fall och gav säkrare funktion än den tidigare lösningen.

1. 1
   Inmätning och kontrollerad öppning

   Rörsträckningen lokaliserades, golvet sågades upp i sektioner och betongplattan bilades bort på den del där ledningen behövde bytas.

2. 2
   Byte av ledning och golvbrunn

   Gamla avloppsrör togs bort, ny bädd lades ut och nya rör monterades med justerat fall samt ny anslutning mot golvbrunn och stam.

3. 3
   Återfyllning och återgjutning

   Schakten fylldes igen i packade lager, armerades lokalt och göts tillbaka så att källargolvet kunde byggas vidare med nytt ytskikt.
